Wie trifft die Qualitätskontroll-Lösung GO/NOGO-Entscheidungen?

Sie definieren Toleranzbänder für Resonanzfrequenz, Dämpfung und Amplitude in der QC-Software. Die Software vergleicht jedes gemessene Bauteil mit diesen Schwellenwerten und liefert ein sofortiges Gut/Schlecht-Ergebnis mit visueller Rückmeldung. Auflegen, anschlagen, entscheiden: in unter 3 Sekunden.

Kann die Qualitätskontroll-Lösung Risse in Produktionsteilen erkennen?

Ja. Risse senken die Resonanzfrequenz und erhöhen die Dämpfung. Die GO/NOGO-Software erkennt diese Abweichungen als Toleranzbandverletzungen und kennzeichnet gerissene Teile als Ausschuss. Hersteller von Bremskomponenten, Schleifscheiben, Keramik und Metallguss nutzen dieses Verfahren in der Produktion.

Welche Daten exportiert die Qualitätskontroll-Lösung?

Messdaten (Frequenz, Dämpfung, Amplitude) und GO/NOGO-Entscheidungen werden als CSV-Dateien für die statistische Prozesskontrolle (SPC) exportiert. Das 3D-Wasserfalldiagramm zeigt Produktionsqualitätstrends über die Zeit, sodass Sie Abweichungen erkennen können, bevor sie zu Ausschuss führen.

Qualitätskontrolle

Qualitätskontroll-Lösung

Name: Qualitätskontroll-Lösung
Brand: GrindoSonic
Availability: InStock

Ergänzen Sie den bewährten MK7 und die Messstation um die GO/NOGO-Entscheidungssoftware für eine sofortige Gut/Schlecht-Qualitätskontrolle. Prüfen, entscheiden, ausliefern in unter 3 Sekunden.

Angebot anfragen Lösungen vergleichen

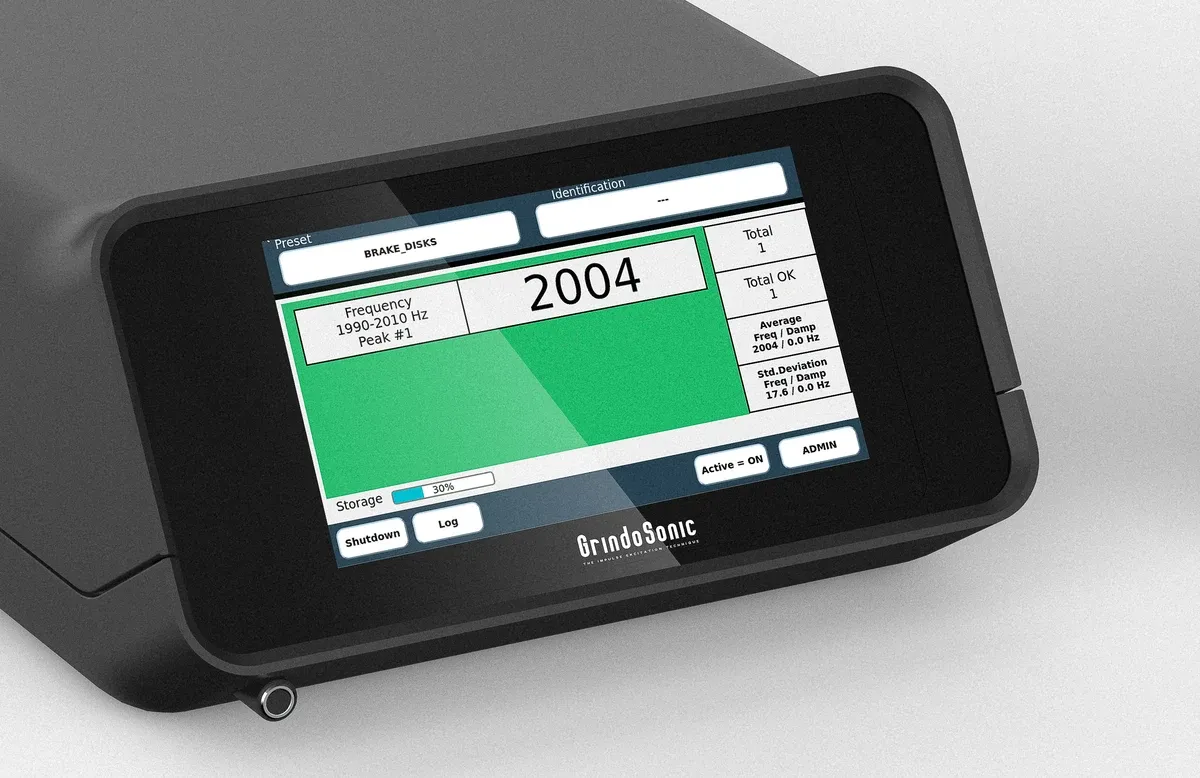

Qualitätskontroll-Lösung: MK7 und Messstation mit einem grünen GO-Ergebnis

< 3 sec

Entscheidungsgeschwindigkeit

GO/NOGO

Gut/Schlecht

CSV / SPC

Datenexport

100%

Prüfrate

Standard Configuration

Lieferumfang

Drei Komponenten, die einen vollständigen Qualitätskontroll-Arbeitsplatz für Produktionsumgebungen bilden.

GrindoSonic MK7

Branchenstandard-IET-Instrument mit 7"-Touchscreen, Hochgeschwindigkeitsdatenerfassung und geräteseitiger Modulberechnung.

View Details →

Messstation

Automatisierter Probenhalter mit integrierter Anregung und Sensorik für schnelle, reproduzierbare Messungen.

View Details →

QC-Software

GO/NOGO-Entscheidungssoftware mit benutzerdefinierten Toleranzbändern, 3D-Wasserfalldiagrammen und SPC-Datenexport.

Capabilities

Lösungsfunktionen

Alles, was Sie für eine schnelle, zuverlässige Qualitätskontrolle in der Produktion benötigen.

GO/NOGO-Entscheidungen

Definieren Sie Toleranzbänder für Frequenz, Dämpfung und Amplitude. Erhalten Sie sofortige Gut/Schlecht-Ergebnisse mit klarer visueller Rückmeldung.

3D-Wasserfalldiagramme

Verfolgen Sie die Produktionsqualität über die Zeit. Erkennen Sie Trends und Abweichungen, bevor daraus Fehler werden.

SPC-Datenexport

Export von Mess- und Entscheidungsdaten als CSV für die statistische Prozesskontrolle und Rückverfolgbarkeit.

Unter 3 Sekunden Zykluszeit

Probe auflegen, anschlagen und in unter 3 Sekunden ein GO/NOGO-Ergebnis erhalten, schnell genug für eine 100-%-Prüfung.

Bedienerunabhängig

Die Messstation gewährleistet einen konsistenten Aufbau. Keine spezielle Schulung erforderlich. Jeder Bediener kann sie bedienen.

Normkonform

Vollständige Konformität mit ASTM E1876, C1259, ISO 12680 und EN 843-2.

Optionale Erweiterungen

Die Lösung erweitern

Skalieren Sie dieselbe Gut/Schlecht-Messung vom Tischgerät bis zur vollautomatischen 100-%-Prüfung in Ihrer Produktionslinie.

GrindoSonic In-Line-Prüfsystem über einem Produktionsförderband

Automatisierte Prüfung

In-Line-Lösung

Bringen Sie dieselbe GO/NOGO-Messung in Ihre Linie: von einer automatisierten Impulsbox, die Sie selbst integrieren, bis zu einem vollständig integrierten In-Line-System mit PLC/OPC-Handshaking für eine 100-%-Prüfung von Massenteilen.

Learn more

Dieselben Toleranzbänder und derselbe SPC-Export werden bei der Automatisierung übernommen, ohne erneute Validierung Ihrer Gut/Schlecht-Kriterien.

Applications

Ideal für

Produktionsumgebungen, in denen jedes Bauteil die Spezifikation erfüllen muss.

Bremskomponenten

Qualitätsprüfung von Belägen, Scheiben und Trommeln

Schleifscheiben

Konsistenzprüfung von Schleifprodukten

Keramikproduktion

Qualitätskontrolle gebrannter Keramikteile

Metallteile

Guss-, Schmiede- und Sinterkomponenten
